中壓電力電纜（6/6~26/35kV）
產品用途
交聯聚乙烯絕緣電纜適用于配電網、工業裝置或其他需要大容量用電領域，用于固定敷設在交流50Hz、額定電壓6kV～35kV的電力輸配電線路上，主要功能是輸送電能。
交聯聚乙烯絕緣阻燃電纜具有阻止火勢在電纜電路蔓延的功能，可避免火災事故擴大以減少損失，適用于地鐵、遂道、高層建筑等電纜敷設密集程度較高的場所。
交聯聚乙烯絕緣無鹵低煙阻燃電纜具有優良的阻燃性、耐腐蝕性及低煙濃度，是一種環保型產品，適用于地鐵、商場、學校等人員密集型場所。
上述產品為通常條件下使用的產品，不適用一些特殊條件的場合，如水下、船用、核電站等。
產品主要技術特點
交聯聚乙烯絕緣電纜采用過氧化物交聯的方法，使聚乙烯分子由線型分子結構變?yōu)槿S網狀結構，由熱塑性材料變成熱固性材料，工作溫度從70℃提高到90℃，顯著提高電纜的載流能力。
交聯聚乙烯絕緣電纜具有優越的電氣性能、耐熱性能、耐化學性能、耐環境應力開裂性能、抗老化性能，具有長期的使用壽命。
無鹵低煙阻燃交聯聚乙烯絕緣電纜具有優良的阻燃特性，護套材料不含鹵素，能夠保證在燃燒時只釋放少量的毒性和腐蝕性氣體，具有產生煙霧較少等特點，是一種環保型的新產品，同時具有優越的電氣性能、耐熱性能、耐化學性能、耐環境應力開裂性能、抗老化性能，具有長期的使用壽命。
本產品結構簡單，制造周期短，易于安裝和維護，敷設時不受落差限制。
使用特性
- 電纜額定電壓U0/U(Um)表示方法如下
U0/U(Um)=3.6/6(7.2)-6/6(7.2)-6/10(12)-8.7/10(12)-8.7/15(17.5)-12/20(24)-18/30(36)-21/35(40.5)-26/35(40.5)kV。
- 導體額定工作溫度
電纜導體的最高額定工作溫度為90℃。
短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。
- 敷設環境溫度
電纜敷設時的環境溫度應不低于0℃，否則需要事先預熱。
- 安裝彎曲半徑
電纜安裝時最小彎曲半徑
|
項目 |
單芯電纜 |
三芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時的電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
靠近連接盒和終端的電纜的最小彎曲半徑 |
15D |
12D |
12D |
10D |
|
注：D為電纜外徑 |
||||
產品表示方法
- 代號
系列代號……………………………………………見附錄C
導體代號
銅導體(省略)……………………………………………T
鋁導體……………………………………………………………L
絕緣代號
交聯聚乙烯絕緣……………………YJ
護套代號1)
聚氯乙烯護套…………………………………V
聚乙烯護套………………………………………………Y
鎧裝代號
雙鋼帶鎧裝…………………………………………………2
細圓鋼絲鎧裝………………………………3
粗圓鋼絲鎧裝………………………………………4
雙非磁性金屬帶2)鎧裝……………………6
非磁性金屬絲3)鎧裝……………………………7
外護套代號
聚氯乙烯外護套………………………………2
聚乙烯外護套……………………………………………3
注：
- 包括擠包的內襯層和隔離套等。
- 非磁性金屬帶包括不銹鋼帶、鋁帶等，若訂貨時未注明，采用何種材料由制造方確定。
- 非磁性金屬絲包括不銹鋼絲、銅絲、鋁絲等，若訂貨時未注明，采用何種材料由制造方確定。

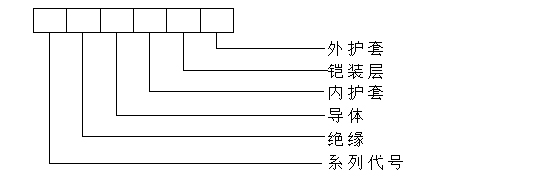

- 產品型號組成
產品型號的組成和排列順序如下：
注：非阻燃型電力電纜型號組成中絕緣通常作為系列代號。
產品型號、規格
額定電壓6-35kV交聯聚乙烯絕緣電力電纜產品型號
|
型號 |
產品名稱 |
適用范圍及環境 |
|
|
銅芯 |
鋁芯 |
||
|
YJV |
YJLV |
交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
|
YJY |
YJLY |
交聯聚乙烯絕緣聚乙烯護套電力電纜 |
|
|
YJV22 |
YJLV22 |
交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜 |
室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力，但不能承受大的拉力 |
|
YJV23 |
YJLV23 |
交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜 |
|
|
YJV62 |
YJLV62 |
交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜 |
|
|
YJV63 |
YJLV63 |
交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜 |
|
|
YJV32 |
YJLV32 |
交聯聚乙烯絕緣細圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力 |
|
YJV33 |
YJLV33 |
交聯聚乙烯絕緣細圓鋼絲鎧裝聚乙烯護套電力電纜 |
|
|
YJV42 |
YJLV42 |
交聯聚乙烯絕緣粗圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
|
|
YJV43 |
YJLV43 |
交聯聚乙烯絕緣粗圓鋼絲鎧裝聚乙烯護套電力電纜 |
|
|
YJV72 |
YJLV72 |
交聯聚乙烯絕緣非磁性金屬絲鎧裝聚氯乙烯護套電力電纜 |
適用范圍及環境
|
|
YJV73 |
YJLV73 |
交聯聚乙烯絕緣非磁性金屬絲鎧裝聚乙烯護套電力電纜 |
|
產品規格
產品額定電壓、導體標稱截面和芯數
|
導體標稱截面/mm2 |
芯數 |
|||||||
|
3.6/6 kV |
6/6、6/10 kV |
8.7/10、8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
26/35 kV |
|
|
|
10 |
－ |
－ |
－ |
－ |
－ |
－ |
1、3 |
|
|
16 |
－ |
－ |
－ |
－ |
－ |
－ |
1、3 |
|
|
25 |
25 |
25 |
－ |
－ |
－ |
－ |
1、3 |
|
|
35 |
35 |
35 |
35 |
－ |
－ |
－ |
1、3 |
|
|
50 |
50 |
50 |
50 |
50 |
50 |
50 |
1、3 |
|
|
70 |
70 |
70 |
70 |
70 |
70 |
70 |
1、3 |
|
|
95 |
95 |
95 |
95 |
95 |
95 |
95 |
1、3 |
|
|
120 |
120 |
120 |
120 |
120 |
120 |
120 |
1、3 |
|
|
150 |
150 |
150 |
150 |
150 |
150 |
150 |
1、3 |
|
|
185 |
185 |
185 |
185 |
185 |
185 |
185 |
1、3 |
|
|
240 |
240 |
240 |
240 |
240 |
240 |
240 |
1、3 |
|
|
300 |
300 |
300 |
300 |
300 |
300 |
300 |
1、3 |
|
|
400 |
400 |
400 |
400 |
400 |
400 |
400 |
1、3 |
|
|
500 |
500 |
500 |
500 |
500 |
500 |
500 |
1、3 |
|
|
630 |
630 |
630 |
630 |
630 |
630 |
630 |
1 |
|
|
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1 |
|
|
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1 |
|
|
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1 |
|
產品結構示意圖

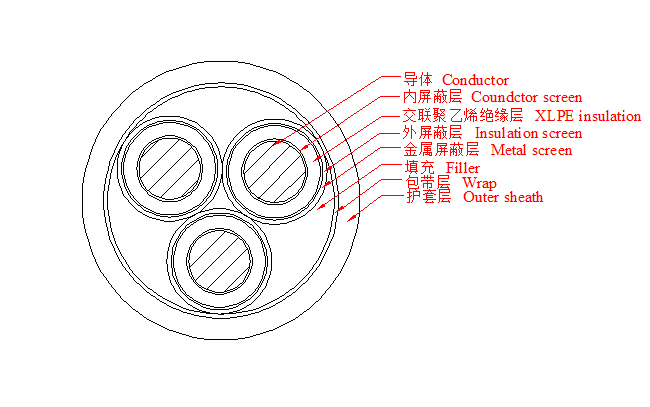

3.6/6～26/35kV三芯交聯聚乙烯絕緣電力電纜產品結構示意圖

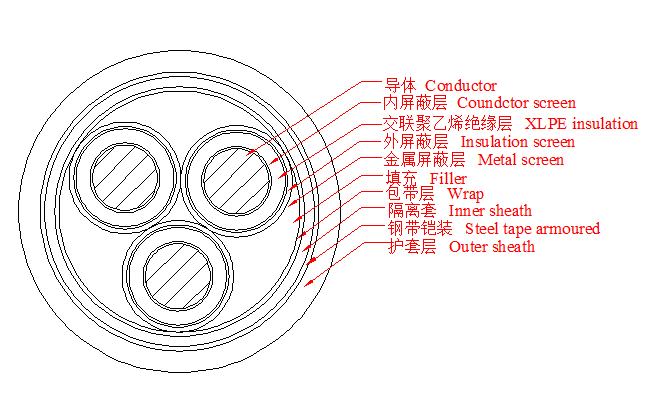

3.6/6～26/35kV三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜產品結構示意圖

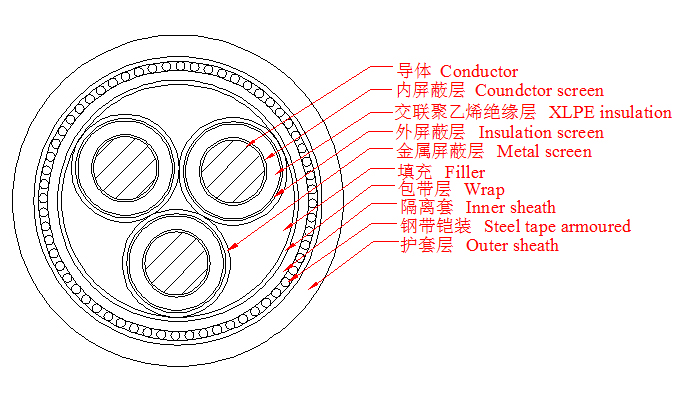

3.6/6～26/35kV三芯交聯聚乙烯絕緣鋼絲鎧裝電力電纜
產品主要技術性能
電纜通用技術性能參數
|
試驗項目 |
技術參數 |
||||||
|
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/30 |
21/35 |
26/35 |
|
|
局部放電試驗（1.73 U0下最大局部放電量）/pC |
≤5 |
||||||
|
工頻交流電壓試驗（3.5 U0，持續時間5min）/kV |
12.5 |
21 |
30.5 |
42 |
63 |
73.5 |
91 |
|
4h工頻交流電壓試驗（4U0，持續時間4h）/kV |
－ |
24 |
35 |
48 |
72 |
84 |
104 |
|
沖擊電壓試驗/kV |
－ |
60 |
75 |
125 |
170 |
200 |
200 |
|
90℃時介質損耗角正切（tgδ） |
≤80*10-4 |
||||||
|
絕緣熱延伸試驗（溫度200±3℃，時間15min，機械應力20N/cm2） |
100 0～10 |
||||||
|
成束阻燃性能和無鹵低煙阻燃特性要求見附錄B |
|||||||
